    220V CNC Optical Profile Projector , 2.5um Optical Vision Measuring Machine

    Ask Lasest Price
    Brand Name : WM-3D
    Model Number : CNC-5040
    Certification : ISO9001
    Supply Ability : 100 Set/Sets per Month
    Price : $25,000.00/sets 1-1 sets
    • Product Details
    • Company Profile

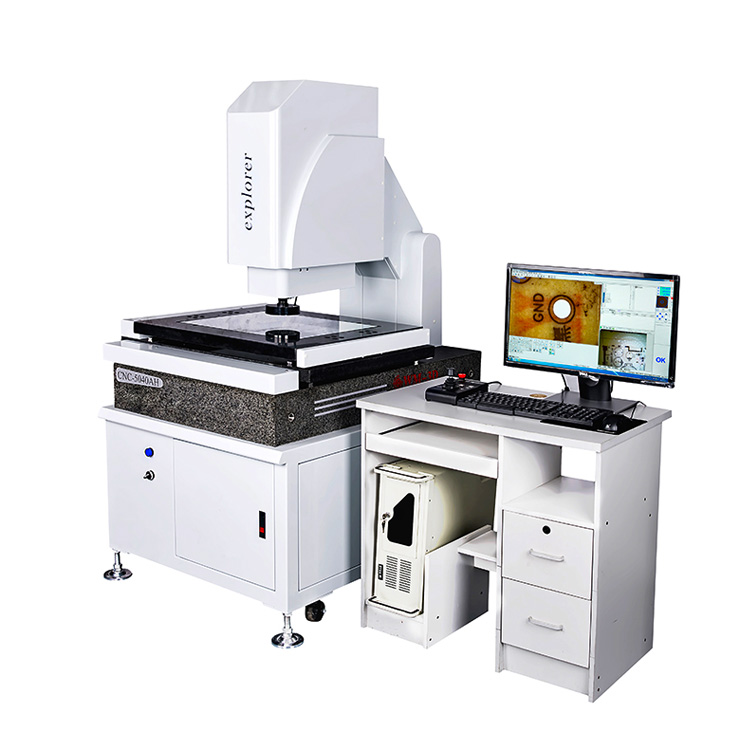

    220V CNC Optical Profile Projector , 2.5um Optical Vision Measuring Machine

    CNC machine optique 2.5um optic sofring machine vowish optical vision measuring machine

    Product Description

    220V CNC Optical Profile Projector , 2.5um Optical Vision Measuring Machine

    Model

    CNC-5040

    Glass table Size

    530*430

    Metal table Size

    700*600

    Working travel X.Y

    500*400

    Z-axis travel lift(mm)

    200 focus

    X.Y.Z-axis digital display resolution

    0.5um

    X.Y axis value error

    ≤(3+L/200)L is the measured length,unit mm)

    Weight(kg)

    720

    Dimession

    900*1050*1650

    Motor

    Three axis velocity

    100mm/s

    Three axis positioning accuracy

    0.001mm

    Image system

    Camare

    Sony color 1/3″CCD camera

    Zoom

    coaxial optical zoom lens with a zoom lens (2 select one)

    Zoom magnification

    0.7-4.5X

    Video total magnification

    30-230X

    Objector field

    11.1-1.7mm

    Power

    AC220V/AC110V

    Power consumption

    100W

    Insreument accessories

    1Xtube(option)

    0.5Xtube(option)

    Working distance

    Zoom lens

    0.7-4.5X

    0.7-4.5X

    Add lens

    Video magnification

    Material side field(mm)

    Video magnification

    Material side field(mm)

    0.5X option

    11.8X-74X

    22-3.4

    5.9X-37X

    44-6.8

    175

    Standard

    23.5X-148X

    11.1-1.7X

    11.8X-74X

    22-3.4

    92

    2Xoption

    47X-296X

    5.5-0.9

    23.5X-148X

    11.1-1.7

    36

    220V CNC Optical Profile Projector , 2.5um Optical Vision Measuring Machine
    220V CNC Optical Profile Projector , 2.5um Optical Vision Measuring Machine
    Our advantage

    Features:

    1.XYZthree axis imported precision V type guide rail / imported optic axis drive system,long service life, good stability.

    2.High precision grating ruler 0.5um.

    3.WM Continuous zoom opticallens,d ifferent frames, different magnification, without zoom correction.

    4.HD Japanese SoNY CCD camera, high quality measuring screen.

    5.Auxiliary focusing measurement, optical measuring altitude and flatness,and can be equipped with the British RENISHAW contact probe.

    6.Surface light, LED profile light , coaxial light . Choose match programmable three ring eight area light.

    7.The laser pointer indicates the position of measuring,rapid positioning and convenient measurement.

    8.Z-axis auto focus Video Measuring Machine can measure point, line, circle, arc and oval,

    rectangular with the multipoint positioning function, combination of measurements,

    center structure and the intersection of structure, the midpoint of construction, line structure,

    a round structure.

    9. It has various functions of data processing, display, input and output, Measurement data output Word,Excel and Auto CAD directly to conduct statistical analysis, particularly, and the work piece straightening function is very useful.

    10. Digital measurement and data processing system are made up by the two coordinate's studio,

    the optical grating and the SDK -3000 data card.

    11. It has RS232 interface with a computer and specialized measurement software

    which can also processes and output circular mapping.

    12. Z axis motorized, it can realize auto focus. make the image to be the clearest situation.

    13.can match foot switch, easy to operate at any place.

    We can carry out size measurement services according to your products
